A gyémánt vágótárcsák helytelen használatának megoldásai

Nem vág, túlmelegedik, berepedezik az alaplemez? A Diatech Kft tapasztalatait ne hagyjuk figyelmen kívül, hiszen évtizedek óta ők aztán kenik és VÁGJÁK! :) Néhány pontba szedve megállapítható, hogy mi okozza a gyémánt vágótárcsa hibáját, ha nem megfelelő működést tapasztalunk. Ez most hosszú lesz, de érdemes tudni, ha meg nem tudjuk, akkor jól fog jönni! Lássuk!

A probléma okát a következőkben P betűvel jelöljük vastagon kiemelve, a megoldást pedig M betűvel a rövidítés érdekében.

P: Rosszul, hibásan beállított gépen forog a tárcsa.

M: Javítsd ki a gép beállítását!

P: A tárcsa kötése túl kemény a vágandó anyaghoz, ezért az acél alaplemez túlságosan nagy igénybevételt kap.

M: Bizonyosodj meg róla, hogy a vágótárcsa alkalmas-e a vágandó anyaghoz.

P: Az elcsúszó anyag deformálja vagy elhajlítja a tárcsát.

M: Rögzítsd megfelelően a vágandó anyagot a vágás alatt.

P: Túl kicsi feszítőflans használat feszültséget okoz a tárcsában.

M: Használj megfelelő méretű feszítőflansot!

P: Helytelen a tárcsa fordulatszáma.

M: Ellenőrizd le a fordulatszámot fordulatszámmérővel, ez a biztonsági intézkedés különösen fontos betontárcsáknál.

P: A tárcsa helytelenül van a tengelyre felszerelve, elhajlik a flans meghúzásakor.

M: Nyomd a tárcsát a flanshoz mindaddig, amíg meg nem húzza feszesen a külső flansot és a feszítőanyát.

P: Ez a kopás nagyon abrazív anyagok vágásakor jelentkezik, általában sok homokot tartalmazó anyagok esetén.

M: Növeld a hűtőfolyadék mennyiségét!

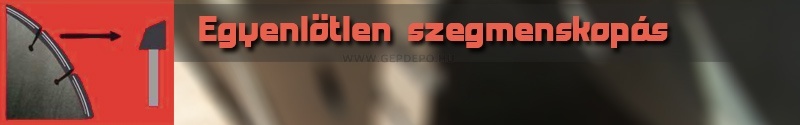

P: A szegmensek az egyik oldalon jobban kopnak. Általában a tárcsa körfutási hibája, vagy mindkét oldalon nem megfelelő mennyiségű hűtővíz okozza.

M: Ellenőrizd a gép körfutását! Tisztítsd meg a hűtővízrendszert és ügyeljen arra, hogy a víz a tárcsa elülső élére folyjon. Ellenőrizd, hogy a vízpumpa egyenletesen és megfelelő mennyiségben szállítja-e a vizet.

P: A vágótárcsa egyenlőtlenül kopik a rossz gépcsapágy, elhasználódott vágótengely, sérült flansfelület, vagy a szegmensek életlenné válása miatt.

M: Ha szükséges, cseréld ki a csapágyat, vagy az elhasználódott tengelyt. Ne távolítsd el a kiegészítő furat csapját, ha az a flanssal együtt lett szállítva!

P: A vágótárcsa kötése túl kemény a vágandó anyaghoz.

M: Válassz puhább kötésű vágótárcsát.

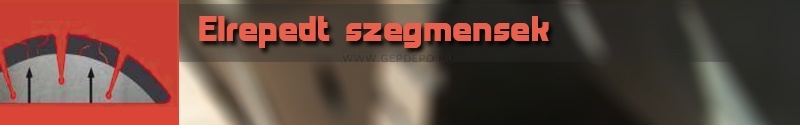

P: Túl nagy nyomás, a tárcsa beékelődése vagy elcsavarodása elgörbítheti vagy elhajlíthatja a tárcsát. Ha az alaplemez tartósan extrém feszültségnek vagy kifáradásnak van kitéve, berepedhet.

M: Ügyelni kell a vágótárcsa kielégítő vízhűtésére. Száraz vágásnál gondoskodni kell a kielégítő léghűtésről, azaz be kell tartani a hűtési szüneteket.

P: Túl nagy fordulatszám

M: Ellenőrizd le a meghajtótengely fordulatszámát, esetleg más gépeket kell használni vagy változtatni kell a fordulatszámon.

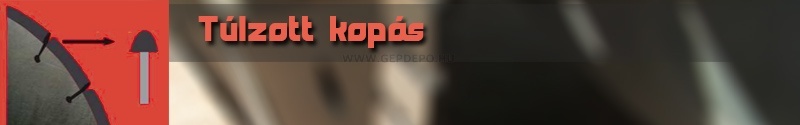

P: Helytelen tárcsahasználat nagyon abrazív anyagokhoz.

M: Válassz megfelelő tárcsát az anyaghoz.

P: Túl kevés hűtővizet kap a tárcsa.

M: Tisztítsd meg a vízrendszert! Győződj meg róla, hogy a vízpumpa jól működik-e.

P: A magassági ütés meggyorsítja a gyémántszerszám kopását, ezt a gép rossz csapágy, kiverődött tengelye, vagy a vágandó anyaghoz túl kemény kötésű tárcsa okozhatja.

M: Ellenőrizd le a csapágyat és a tengelyt, mielőtt új tárcsát tesz fel!

P: Nem elég meghajtóerő a hibás ékszíjfeszesség, áramfeszültség, vagy helytelen fordulatszám miatt.

M: Feszítsd meg vagy cserélje ki az elkopott ékszíjat, ellenőrizze le az áram feszültségét, használj megfelelő hosszabbítókábelt.

P: Túl nagy a vágási sebesség.

M: Csökkentsd le az előtolás sebességét!

P: A vágótárcsa nem merőleges az anyagra.

M: Ellenőrizd le a felfogótengelyt és a flansot, hogy a tárcsa és a gép helyesen álljon!

P: Túl kicsi a vágótárcsa fordulatszáma.

M: Ellenőrizd a tárcsa tengelyének fordulatszámát! Szükség esetén cseréld ki a gépet, vagy változtasd meg a tengely sebességét!

P: A vágótárcsa túl kemény a vágandó anyaghoz.

M: Válassz puhább kötésű vágótárcsát!

P: Túl nagy a vágási sebesség.

M: Csökkentsd le az előtolási sebességet!

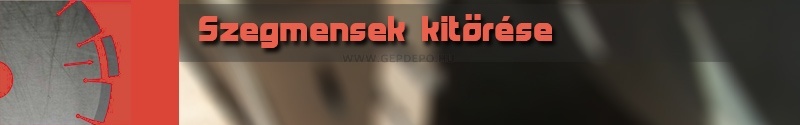

P: Az anyag elcsúszik vágás közben, a szegmensek beékelődés vagy elcsavarodás miatt kitörnek.

M: Rögzítsd megfelelően a vágandó anyagot a vágási folyamat során.

P: A tárcsa kötése túl kemény a vágandó anyaghoz és ezért életlenné válik, ami a szegmens kitöréséhez vagy elfáradásához vezet.

M: Használj puhább kötésű vágótárcsát.

P: Az elhasználódott flans nem rögzíti megfelelően a tárcsát, így az elhajlik.

M: Cseréld ki mindkét flansot!

P: A tárcsa magassági ütése szegmensek kitöréséhez vezet.

M: Cseréld ki az elkopott csapágyat és/vagy tengelyt.

P: Túlmelegedés. Általában az acél alaplemez kékes elszíneződéséről ismerhető fel, ami többnyire a kitört szegmens területére korlátozódik.

M: ellenőrizd a hűtési rendszert. Száraz vágás esetén válassz kisebb vágásmélységet és gyakrabban hűtsd a tárcsát üresjáratban!

P: A szegmens a gép szállítása során vagy a vágás kezdetekor ütésszerű terhelést kap.

M: Kerüld el a tárcsa ütését szállítás közben, az anyagba pedig lassan vezesd be azt!

P: A kötés túl kemény a vágandó anyaghoz. A kemény kötés túl hosszú ideig tartja bent a gyémántot, a tárcsa életlenné válik és csak nyom vágás helyett, ami által egyenlőtlen a kopás.

M: Válassz puhább kötést, ami gyorsabban kopik és hamarabb teszi szabaddá a gyémántokat!

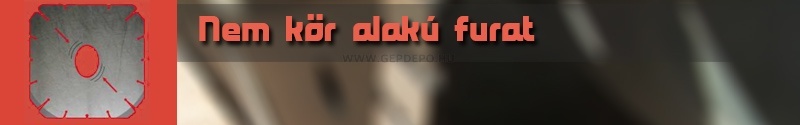

P: Kopási barázdák a meghajtó tengelyben a nem megfelelően rögzített tárcsa miatt. A vágótárcsa nem kielégítően van rögzítve és „vándorol” a tengelyen.

M: Cseréld ki az elkopott vágótengelyt! Cseréd ki a csapágyat. Kopás vagy ütés esetén cseréld ki a tengelyt!

P: Elégtelen hűtés.

M: Biztosíts elegendő vizet/légáramlást! Száraz tárcsát kisebb vágási mélységben (2-5 cm) lépcsőzetes vágással használj!

P: Helytelen tárcsa használata a vágandó anyaghoz.

M: Válassz megfelelő tárcsát!

P: Túl nagy a vágósebesség.

M: Csökkentsd le az előtolási sebességet!

P: A meghajtótengely erősen elhasználódott.

M: Bizonyosodj meg róla, hogy a vágótárcsa helyesen van-e a tengelyen a flans rögzítése előtt.

P: A flans nincs rendesen meghúzva és emiatt a szerszám mozog a tengelyen.

M: Húzd meg rendesen a flansot, hatlapfejű anyát használj, ne szárnyas anyát!

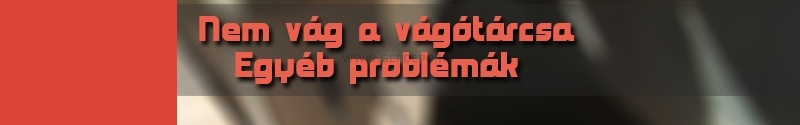

P: A tárcsa túl kemény a vágandó anyaghoz (pl. univerzális tárcsa kemény klinkerben, aszfaltkorong vasbetonban)

M: Válassz megfelelő tárcsát.

P: A gép teljesítménye nem kielégítő (laza ékszíj, túl kicsi feszültség, kicsi motorteljesítmény).

M: Ellenőrizd le az ékszíjat, a feszültséget és a motor teljesítményét!

P: A tárcsa életlenné vált kemény vagy mázas anyagokban való tartós vágás miatt.

M: A tárcsával vágj bele néhány vágást abrazív anyagba, amíg az feléleződik! Ez időnként szükségessé válhat, azonban állandó életlenné válás esetén valószínűleg túl kemény a tárcsa a vágandó anyaghoz.

P: A szegmenseknek még látható magassága van, de a tárcsa már nem vág.

M: Egyes abrazív anyagokhoz való tárcsafajták igényelhetik, hogy a szegmens alsó része gyémántmentes legyen. Ez a jelenség ezeknél a tárcsáknál természetes, cseréld ki a tárcsát!

P: A tárcsa életlenné vált túl magas fordulatszám miatt.

M: Válassz a tárcsa megengedett fordulatszámának megfelelő gépet!

P: A tárcsa életlenné vált a vágandó anyagra való túlzott nyomás miatt.

M: Gondoskodj a megfelelő nyomásról, hogy a tárcsa még éles maradjon, de kerüld el a túlzott nyomást!

P: A porotontéglába nem vág a tárcsa vagy nem megfelelő a vágási teljesítmény.

M: A hazánkban kapható porotontéglák keménysége nem egyenletes, így a gyémánt vágótárcsák sem nyújtanak azonos teljesítményt. Élezd fel a tárcsát.

P: Anyagvágásnál nem megfelelő vágási teljesítmény.

M: Élezd fel a tárcsát.

Forrás: a Diatech Kft kiadványai és weboldala
